Protección pasiva contra incendios de estructura metálica, con placas de yeso laminado
IOR010 Protección pasiva contra incendios de estructura metálica, con placas de yeso laminado

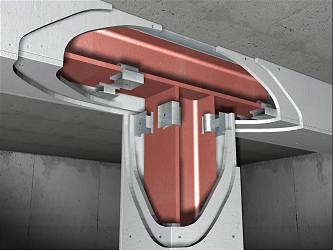

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.
Precio

275,95Q

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Elemento estructural
Tipo de perfil
HEA
HEB
HEM
UPN
UAP
IPE
IPN
2 UPN
Nº de caras protegidas
Resistencia al fuego (minutos)

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1



Materiales



mt12psg200e

m

Perfil angular 30x30x0,7 mm, de acero galvanizado.

2,000

11,10

22,20

mt12psg082

Ud

Fijación para concreto.

3,200

3,19

10,21

mt12psg050c

m

Maestra 60/27 de lámina de acero galvanizado, de 60 mm de ancho.

2,000

8,12

16,24

mt12pmk011a

Ud

Clip de protección de 72x48x41 mm.

3,200

6,75

21,60

mt12psg010l

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 15 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,475

176,79

83,98

mt12psg010o

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 25 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,292

233,96

68,32

mt12psg081c

Ud

Tornillo autoperforante 3,5x25 mm.

30,000

0,08

2,40

mt12psg030a

kg

Pasta de juntas.

2,550

9,62

24,53

mt12psg040a

m

Cinta microperforada de papel.

2,000

0,40

0,80


Subtotal materiales:

250,28

2



Mano de obra



mo053

h

Montador de prefabricados interiores.

0,176

66,67

11,73

mo100

h

Ayudante de montador de prefabricados interiores.

0,176

48,49

8,53


Subtotal mano de obra:

20,26

3



Herramienta menor




%

Herramienta menor

2,000

270,54

5,41

Coste de mantenimiento decenal: 97,13Q en los primeros 10 años.

Costos directos (1+2+3):

275,95

ACTIVIDAD DE CONSTRUCCIÓN IOR010: PROTECCIÓN PASIVA CONTRA INCENDIOS DE ESTRUCTURA METÁLICA, CON PLACAS DE YESO LAMINADO.


CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación de los perfiles angulares mediante fijaciones. Instalación de clips. Colocación a presión de las maestras contra los clips. Atornillado de las placas a los perfiles angulares y a las maestras. Tratamiento de juntas. Plastecido superficial.


CONDICIONES DE TERMINACIÓN.

El elemento tendrá planeidad y aplomado. El sistema tendrá resistencia y estabilidad.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
