| Tabique de placas de yeso laminado, de altas prestaciones acústicas. Sistema "PLACO" | ||
| FBY060 | Tabique de placas de yeso laminado, de altas prestaciones acústicas. Sistema "PLACO" | |
|

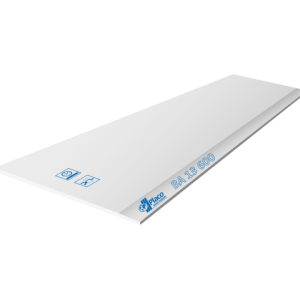

Tabique múltiple, sistema "PLACO", (12,5 + 12,5 + 48 + 12,5 + 12,5)/600 (48), de altas prestaciones acústicas, de 98 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y montantes M 48 "PLACO", con una separación entre montantes de 600 mm y una disposición normal "N", a la que se atornillan dos placas diferentes de yeso laminado, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en una cara, y otras dos placas diferentes de yeso laminado, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en la otra cara. Incluso banda estanca autoadhesiva, Banda 45 "PLACO"; anclajes de canales y montantes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas. | ||
Precio |
|
Exportación |
 |
ACTIVIDAD DE CONSTRUCCIÓN FBY060: TABIQUE DE PLACAS DE YESO LAMINADO, DE ALTAS PRESTACIONES ACÚSTICAS. SISTEMA "PLACO".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA ACTIVIDAD DE CONSTRUCCIÓN.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Tabique múltiple, sistema "PLACO", (12,5 + 12,5 + 48 + 12,5 + 12,5)/600 (48), de altas prestaciones acústicas, de 98 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y montantes M 48 "PLACO", con una separación entre montantes de 600 mm y una disposición normal "N", a la que se atornillan dos placas diferentes de yeso laminado, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en una cara, y otras dos placas diferentes de yeso laminado, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en la otra cara. Incluso banda estanca autoadhesiva, Banda 45 "PLACO"; anclajes de canales y montantes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS ACTIVIDADES DE CONSTRUCCIÓN
DEL SOPORTE.
Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior de la losa quede revestida si no se van a realizar cielos falsos. Las instalaciones, tanto de plomería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado en la losa inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo losas. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Fijación de las placas para el cierre de una de las caras del tabique. Fijación de las placas para el cierre de la segunda cara del tabique. Replanteo de las cajas para alojamiento de materiales eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos.
CONSERVACIÓN Y MANTENIMIENTO.
No se someterán a cargas para las cuales no están diseñados.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre los montantes.
