CCP082

m

Anclaje permanente de muro pantalla.

677,23Q

Anclaje permanente de muro pantalla al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt07aav110a

m

Cable formado por cordones de acero, de 0,6" (15,2 mm) de diámetro nominal y 1860 MPa de carga unitaria máxima, para anclajes al terreno.

2,000

23,52

47,04

mt07aav120a

m

Tubo de polietileno de alta densidad (PEAD/HDPE), para envainar los cables en anclajes al terreno.

1,000

54,88

54,88

mt08aaa010a

m³

Agua.

0,011

11,92

0,13

mt08cem010c

kg

Cemento Portland CEM I 42,5 N, en sacos.

27,433

0,87

23,87

Subtotal materiales:

125,92

2

Equipo y herramienta

mq03pan020b

h

Equipo mecánico para realización de los trabajos de perforación del muro y del terreno, con o sin ademe para anclaje permanente de muro pantalla.

0,500

959,21

479,61

Subtotal equipo y herramienta:

479,61

3

Mano de obra

mo042

h

Albañil especialista en concreto armado.

0,544

61,47

33,44

mo089

h

Ayudante albañil especialista en concreto armado.

0,544

45,92

24,98

Subtotal mano de obra:

58,42

4

Herramienta menor

%

Herramienta menor

2,000

663,95

13,28

Coste de mantenimiento decenal: 13,54Q en los primeros 10 años.

Costos directos (1+2+3+4):

677,23

ACTIVIDAD DE CONSTRUCCIÓN CCP082: ANCLAJE PERMANENTE DE MURO PANTALLA.

CARACTERÍSTICAS TÉCNICAS

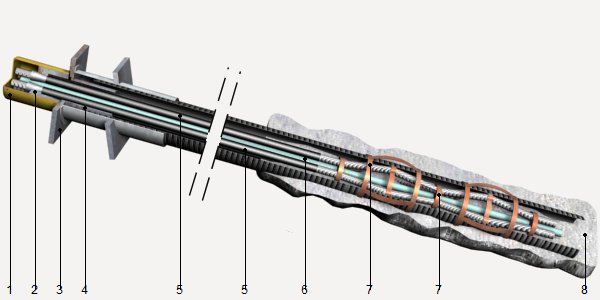

Anclaje permanente de muro pantalla al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS ACTIVIDADES DE CONSTRUCCIÓN

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto.
