QAB021

m²

Cubierta plana transitable, no ventilada, con solado flotante. Impermeabilización con membranas de poliolefinas.

545,59Q

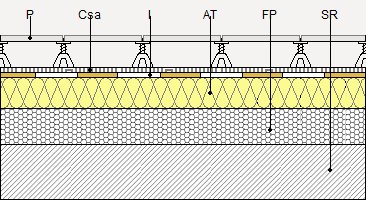

Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tránsito peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: piso flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

1,03

3,09

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos.

0,100

1.097,45

109,75

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

716,86

7,17

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

15,14

0,15

mt08aaa010a

m³

Agua.

0,008

10,60

0,08

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

145,39

9,45

mt08cem000q

kg

Cemento gris en sacos.

10,000

1,86

18,60

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

39,54

41,52

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, para la fijación de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

4,000

4,77

19,08

mt15rev011a

m²

Membrana impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m².

1,100

114,29

125,72

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, para la fijación de solapes de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,300

20,46

6,14

mt14gsa010dg

m²

Geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 125 g/m².

1,050

7,35

7,72

mt18acc030aa

Ud

Soporte regulable de poliolefinas, con adición de carga mineral, de color negro, con 750 kg de capacidad mecánica a compresión y base redonda plana, para alturas entre 30 y 50 mm; estabilidad térmica de -25°C hasta 110°C; imputrescible, con resistencia al envejecimiento y a la intemperie.

7,500

9,19

68,93

mt18bho010b

m²

Baldosa de cemento con acabado en garbancillo, de 40x40 cm.

1,050

70,63

74,16

Subtotal materiales:

491,56

2

Equipo y herramienta

mq06hor010

h

Concretera mecánica.

0,028

11,05

0,31

Subtotal equipo y herramienta:

0,31

3

Mano de obra

mo020

h

Albañil.

0,296

41,70

12,34

mo113

h

Peón albañil.

0,547

29,78

16,29

mo029

h

Aplicador de membranas impermeabilizantes.

0,142

41,70

5,92

mo067

h

Ayudante aplicador de membranas impermeabilizantes.

0,142

31,00

4,40

mo054

h

Montador de aislamientos.

0,055

42,94

2,36

mo101

h

Ayudante de montador de aislamientos.

0,055

31,00

1,71

Subtotal mano de obra:

43,02

4

Herramienta menor

%

Herramienta menor

2,000

534,89

10,70

Coste de mantenimiento decenal: 229,15Q en los primeros 10 años.

Costos directos (1+2+3+4):

545,59

ACTIVIDAD DE CONSTRUCCIÓN QAB021: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FLOTANTE. IMPERMEABILIZACIÓN CON MEMBRANAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA ACTIVIDAD DE CONSTRUCCIÓN.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y concretos. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tránsito peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil de polipropileno-polietileno, (125 g/m²); CAPA DE PROTECCIÓN: piso flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS ACTIVIDADES DE CONSTRUCCIÓN

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
