IUS090

Ud

Tragante de concreto "in situ".

1.742,88Q

Tragante en calzada con caja de válvula de retención, construido con concreto, de 25x45x80 cm.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,083

57,90

4,81

mt08epr040

Ud

Encofrado recuperable de lámina metálica para formación de tragante de sección rectangular.

0,100

1.274,01

127,40

mt10hmf050Gdf

m³

Concreto masivo f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm (3/4"), consistencia plástica, premezclado, según ACI 318.

0,180

1.149,44

206,90

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

8,000

1,81

14,48

mt08aaa010a

m³

Agua.

0,006

10,46

0,06

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,030

144,16

4,32

mt08cem000q

kg

Cemento gris en sacos.

9,000

1,83

16,47

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,180

8,36

1,50

mt11poc010

Ud

Caja prefabricada de poliuretano de 45x23x40 cm, incluso válvula de retención de aluminio anodizado de 13,5x13,5 cm.

1,000

896,76

896,76

mt11rej010e

Ud

Marco y rejilla de fundición dúctil, carga de rotura 250 kN, abatible y provista de cadena antirrobo, de 450x250 mm, para tragante, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

304,21

304,21

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,516

57,90

29,88

Subtotal materiales:

1.606,79

2

Equipo y herramienta

mq06hor010

h

Concretera mecánica.

0,015

10,81

0,16

Subtotal equipo y herramienta:

0,16

3

Mano de obra

mo041

h

Albañil de obra civil.

1,776

31,57

56,07

mo087

h

Ayudante de albañil de obra civil.

1,965

23,25

45,69

Subtotal mano de obra:

101,76

4

Herramienta menor

%

Herramienta menor

2,000

1.708,71

34,17

Coste de mantenimiento decenal: 87,14Q en los primeros 10 años.

Costos directos (1+2+3+4):

1.742,88

ACTIVIDAD DE CONSTRUCCIÓN IUS090: TRAGANTE DE CONCRETO "IN SITU".

CARACTERÍSTICAS TÉCNICAS

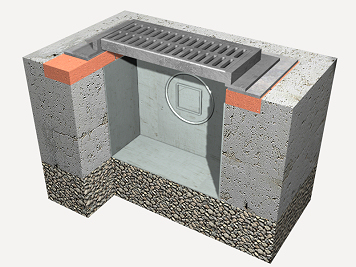

Formación de tragante en calzada construido con concreto masivo f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm (3/4"), consistencia plástica, de 25x45x80 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con caja prefabricada de poliuretano de 45x23x40 cm incluida la válvula de retención de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, carga de rotura 250 kN, compatible con superficies de adoquín, concreto o asfalto en caliente, abatible y antirrobo, con marco de fundición del mismo tipo, enrasada al piso. Incluso colocación y retirada de encofrado recuperable de lámina metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS ACTIVIDADES DE CONSTRUCCIÓN

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tránsito pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
